Visste du att den vanligaste tryckluftsventilen utan tvekan är 2/2-ventilen, alltså en tvåvägs, tvåläges ventil, som enkelt uttryckt fungerar som en på/av-strömbrytare för luftflödet i pneumatiksystemet. Den används i allt från enkla blåspistoler till styrning av cylindrar i automatiserade industrilinor, och är ett fundament i såväl enkla som avancerade pneumatiska system. Det finns dock många fler ventiler än så, låt oss ta en koll på detta nedan samt hur pneumatiska system överlag funkar och dess intressanta bakgrundshistoria.
De första pneumatiska systemen
Tryckluftens historia är betydligt äldre än vad många föreställer sig. Redan under antiken började man experimentera med luftens kraft för att åstadkomma rörelse och automation. Ett av de tidigaste dokumenterade exemplen kommer från den grekiske ingenjören Heron av Alexandria (ca 10–70 e.Kr.), som bland annat konstruerade enkla pneumatiska anordningar som kunde öppna tempeldörrar med hjälp av uppvärmd luft och ånga. Även om dessa system var primitiva, lade de grunden för en förståelse av luftens potential som energibärare.
Under 1600- och 1700-talet, i samband med vetenskapliga framsteg inom fysik och termodynamik, började man studera lufttryck mer systematiskt. Blaise Pascal och Otto von Guericke var några av pionjärerna. Först under 1800-talet började dock tryckluften tillämpas industriellt. I gruvdrift användes den exempelvis för att driva bergborrmaskiner, och på så vis undvek man gnistbildning i explosiva miljöer. Den tekniska utvecklingen av ventiler för styrning av luftflödet var fortfarande i sin linda – ofta handlade det om manuella spjäll eller klapplösningar.
Tryckluftens utveckling genom tiderna
Under industrialismens genombrott kom pneumatik att spela en allt större roll. Med uppfinningen av effektiva kompressorer, först drivna av ånga och sedan el, kunde man börja utnyttja luft som ett kontrollerat medium i storskaliga processer. Jämfört med hydraulik erbjöd pneumatik flera fördelar: renhet, snabbhet och mindre risk vid läckage. Det gjorde tekniken populär inom tillverkningsindustrin och senare även i fordonssektorn.
På 1950-talet utvecklades moderna styrsystem med logiska luftkretsar, och på 1970-talet kom de första elektroniskt styrda ventilerna, vilket möjliggjorde mer avancerade processautomationssystem. Därefter har utvecklingen gått mot miniatyrisering, förbättrad täthet, snabbare responstider, integrerade sensorsystem och energieffektivitet. Samtidigt har nya material, som avancerade polymerer och rostfritt stål, lett till ökad hållbarhet och bredare applikationsområden.
Vad består ett modernt pneumatiksystem?
Ett modernt pneumatiskt system kan se mycket olika ut beroende på tillämpning, men det bygger alltid på samma grundläggande delar:
Luftkompressorn
Hjärtat i systemet, som genererar tryckluften.
Filtrering
Fukt- och partikelavskiljare, filter, tryckregulatorer och ibland smörjapparater. Dessa säkerställer att luften är ren, torr och med rätt tryck för att skydda komponenterna nedströms.
Rör och slangar
Leder tryckluften från punkt A till B. Materialval kan variera – från polyuretan till rostfritt stål beroende på miljö.
Ventiler
Styr flödet av luft. Här sker den logiska processkontrollen.
Ställdon
Vanligtvis pneumatiska cylindrar, som omvandlar lufttrycket till mekanisk rörelse.
Styrenheter
PLC-system, manöverpaneler eller tryckknappar som styr när och hur ventilerna aktiveras.
Beroende på applikationen kan systemet vara extremt enkelt – exempelvis en enskild manuell ventil kopplad till en blåspistol – eller väldigt avancerat, med hundratals ventiler, sekventiell logik, återkopplingssensorer och kommunikation mot överordnade styrsystem.
Olika typer av ventiler och deras funktion
De pneumatiska ventilerna är utan tvekan tryckluftssystemets intelligens – det är de som avgör när, hur och i vilken riktning luften ska flöda. Utan ventiler skulle ett tryckluftssystem vara lika med ett konstant övertryck utan kontroll. I praktiken finns ett stort antal ventiltyper, men nedan presenteras några av de mest förekommande inom industriell pneumatik, tillsammans med deras grundläggande funktion och användningsområde:
2/2-ventil (tvåvägs-tvåläges)
Denna ventil fungerar som ett enkelt av/på-läge för luftflödet, antingen öppen eller stängd. Den används i tillämpningar där man endast behöver kontrollera flöde till eller från en komponent – t.ex. vid enkel blåsmatning eller avstängning av sektioner i ett system. Kan styras manuellt, elektriskt eller pneumatiskt.
3/2-ventil (trevägs-tvåläges)
Vanlig i styrning av enkelverkande cylindrar där endast ena riktningen behöver tryck. Ventilen tillför tryckluft i ett läge och släpper ut (ventilerar) luften i det andra. De kan vara fjäderreturventiler (återgår automatiskt till ursprungsläge) eller styras med spole, pilotluft eller tryckknapp.

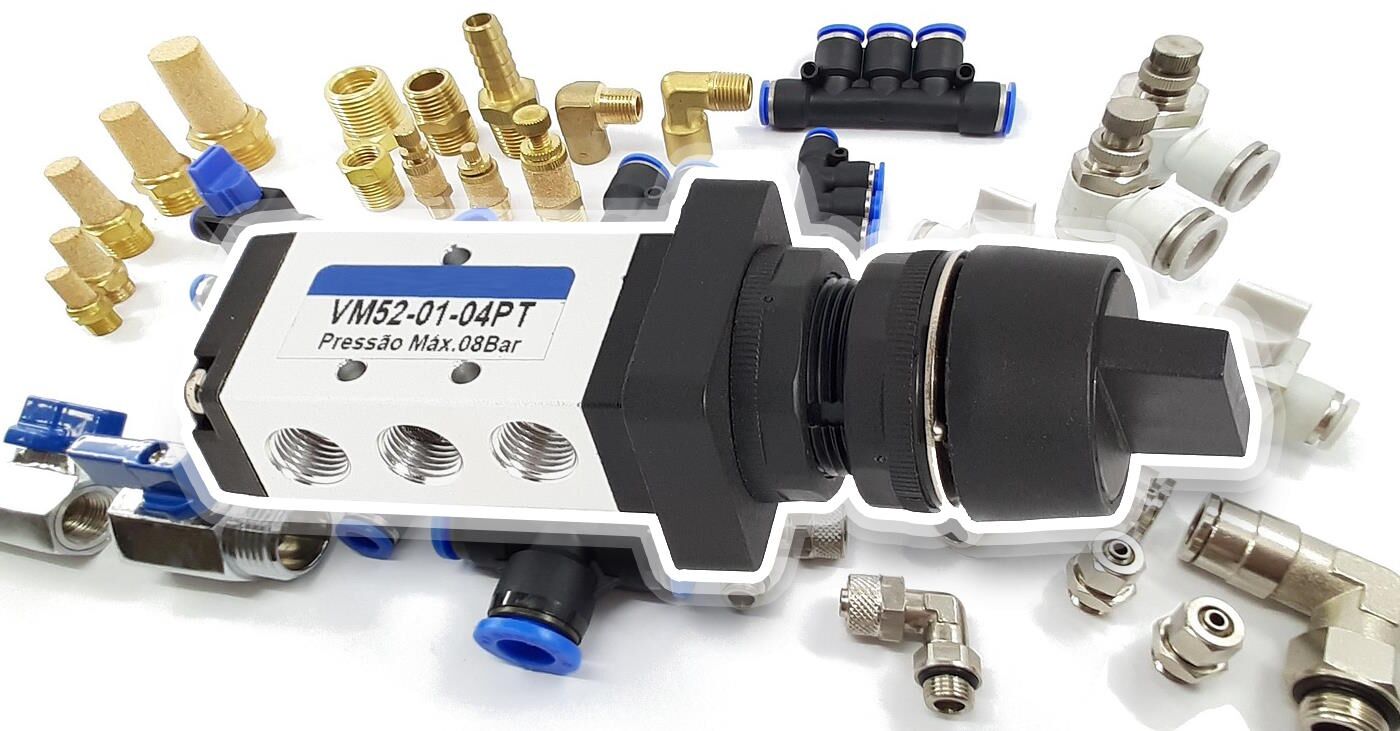

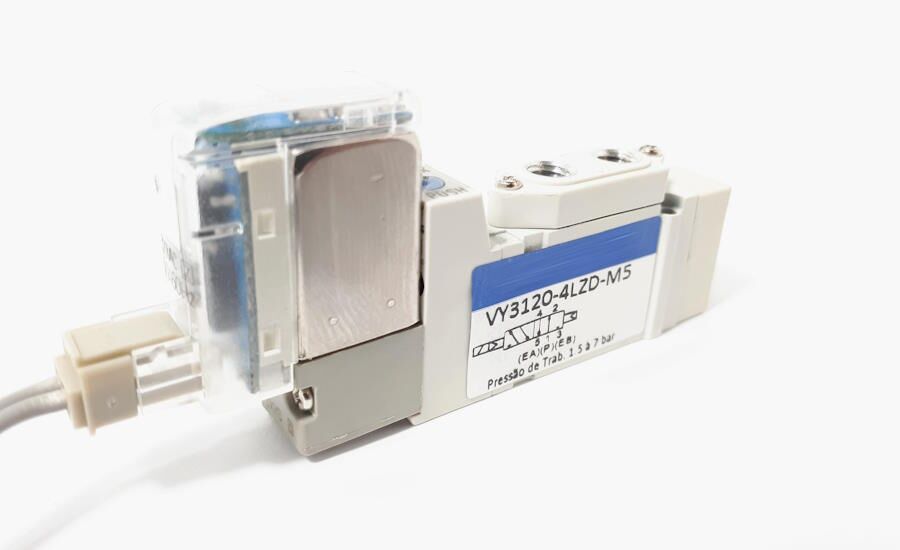

5/2-ventil och 5/3-ventil
Används primärt för dubbelverkande cylindrar som kräver tryckluft till både utgående och återgående rörelse. 5/2-ventilen växlar mellan två flödesvägar, medan 5/3-ventilen har ett neutralläge där båda utgångarna antingen blockeras eller ventileras. Dessa ventiler är vanliga i avancerade, automatiserade tillämpningar där exakt och säker rörelsekontroll krävs.
Spärrventiler och backventiler
Spärrventilen används för att blockera flöde bakåt – den släpper endast igenom luft i en riktning. På så sätt kan man t.ex. förhindra tryckfall i en krets om ett annat systemsegment öppnas. Backventiler finns i olika konstruktioner (fjäderbelastade, klot, skiva) och är avgörande för att säkra funktion och minska energiförlust.
Tryckregleringsventiler
En vital komponent för att hålla systemtrycket konstant. Denna ventil justerar det utgående trycket efter behov, oberoende av variationer på inkommande sidan. Finns i utföranden för låg- eller högtryck, med manuell inställning eller elektronisk styrning.
Proportionella ventiler
Avancerade ventiler som reglerar tryck eller flöde kontinuerligt i stället för i fasta steg. Styrs via elektriska insignaler (t.ex. 0–10 V eller 4–20 mA) och möjliggör mycket fin kontroll i system där även små variationer påverkar funktion, t.ex. i testutrustning, medicinteknik, eller precisionsmontering av mikrokomponenter.
Logikventiler (LUFT-OCH, LUFT-ELLER)
Dessa ventiler fungerar enligt enkel logik – LUFT-AND kräver två samtidiga insignaler för att aktiveras, medan LUFT-OR aktiveras om någon av insignalerna är närvarande. Perfekt för enkla, strömlösa logiksystem i miljöer där el är olämpligt, t.ex. explosionskänsliga zoner eller i robusta system för nödbroms och säkerhetsfunktioner.
Ventilernas utformning, materialval, tätningsprinciper och manövermetoder varierar kraftigt beroende på applikationens krav på tryck, flöde, responstid, renhetsklass och omgivningsmiljö. Att välja rätt ventil är därför både en fråga om teknisk prestanda och livslängd – men också om energieffektivitet och driftsäkerhet i det långa loppet.
Tryckluftens användningsområden – från verkstad till rymdteknik!
Tryckluft används idag inom en mängd branscher och applikationer. Här följer några av de mest framträdande:
Tillverkningsindustrin
Pneumatiska cylindrar driver allt från pressverktyg till pick-and-place-robotar. Ventiler används för sekvensstyrning, säkerhet och energioptimering.
Fordonsindustrin

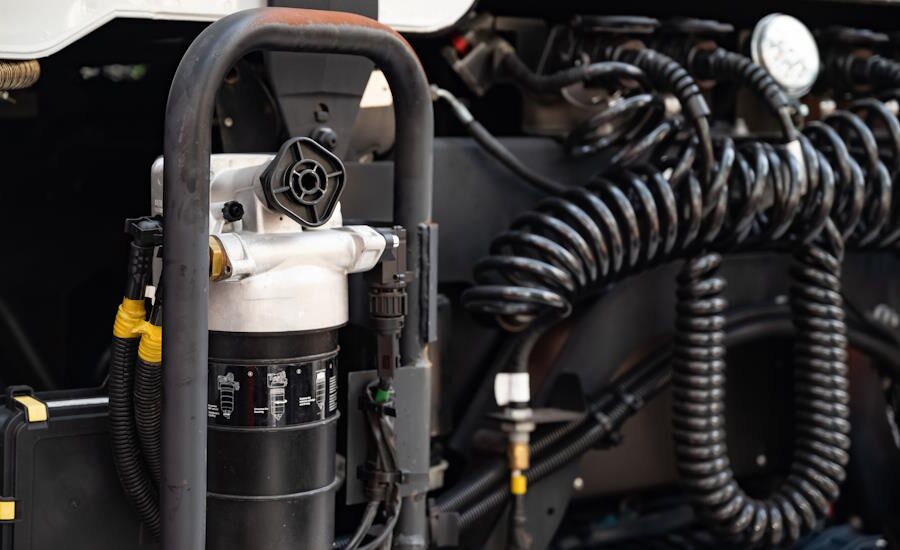

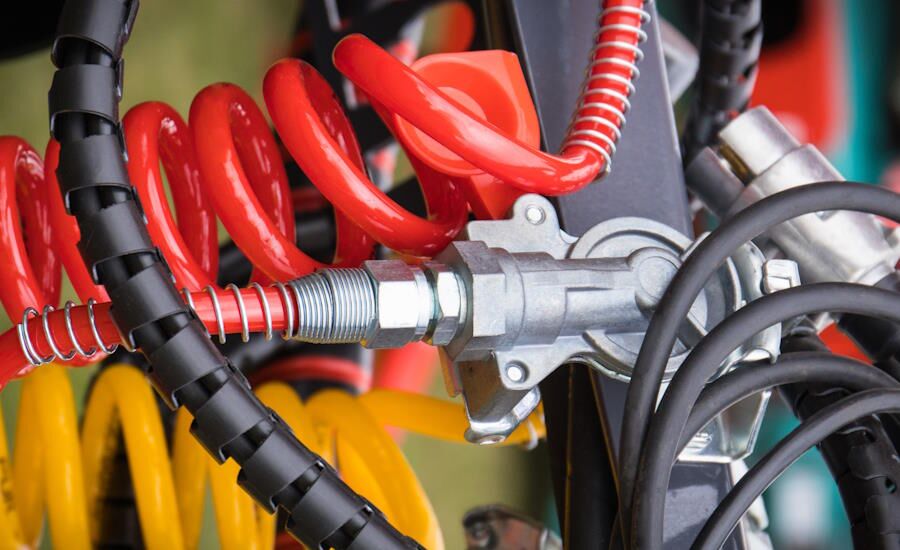

Bromssystem i lastbilar, luftfjädring, samt montering och testning av komponenter i fabriker.
Livsmedelsindustrin
Tryckluft används i förpackningsmaskiner, flaskfyllare och pneumatiska lyftsystem. Här krävs ofta oljefri och steril luft.
Sjukvård och medicinteknik
Proportionella ventiler styr tryck i ventilatorer och syrgassystem.
Byggindustri
Spikpistoler, hammare, borrmaskiner – alla drivs ofta med tryckluft.
Energi- och processindustri
Ventiler reglerar styrning av pneumatiska aktuatorer i ventiler för ånga, vatten och kemikalier.
Automation och robotik
Här är ventiler kritiska för att uppnå repeterbarhet, snabbhet och exakt rörelsekontroll.
Framtiden för pneumatiska ventiler och tryckluftsteknik
Med framväxten av Industri 4.0 och IoT förändras kraven på pneumatiska system i grunden. Pneatik som teknik står därmed inför både utmaningar och nya möjligheter. En tydlig trend är digitaliseringen, där moderna ventiler allt oftare förses med inbyggda sensorer som kan detektera läge, flöde och tryck i realtid. Informationen skickas vidare till överordnade styrsystem och möjliggör avancerad analys samt prediktivt underhåll, vilket minskar risken för oplanerade driftstopp.
Energieffektivisering är en annan stark drivkraft för utvecklingen. Eftersom tryckluft genereras med eldrivna kompressorer och därmed utgör en relativt kostsam energiform, fokuserar tillverkarna på att minska interna läckage, öka responshastigheten samt utveckla system som återanvänder luft – så kallade air-saving circuits.
Inom medicinteknik och andra högprecisionsområden ökar efterfrågan på miniatyriserade och integrerade lösningar. Allt mindre ventiler byggs in i avancerade enheter där utrymme är en begränsande faktor, men där funktionen ändå måste vara exakt och pålitlig.
Hybridlösningar är ytterligare ett exempel på förändring. I takt med att automationen utvecklas kombineras ofta elektriska och pneumatiska drivsystem. Elektriska servomotorer används för positionering, medan tryckluft sköter själva kraftslaget, vilket skapar flexibla, snabba och energieffektiva system.
Sist men inte minst har additiv tillverkning, alltså 3D-printing, börjat användas för att skapa enklare ventilhus och flödeskomponenter. Genom att skriva ut komponenter i tekniska polymerer kan man snabbt ta fram anpassade lösningar med kortare ledtider och lägre materialsvinn – en utveckling som på sikt kan förändra hela försörjningskedjan för vissa ventiltyper.
Vi knyter samman: Olika ventiler öppnar för ett mångsidigt tryckluftssystem
Tryckluftstekniken har många år på nacken men den är långt ifrån gammalmodig – dessa system är snarare en extremt viktig del av modern automation och industriell intelligens. Den vanligaste tryckluftsventilen är fortfarande 2/2-ventilen, men ett modernt pneumatiskt system är betydligt mer avancerat och integrerat än sina tidiga föregångare. Genom historien har ventiler utvecklats från enkla manuella klaffar till avancerade elektriskt styrda, sensorförsedda komponenter som fungerar i mikroskopisk skala. I dagens värld används tryckluft inom nästan alla industriella sektorer – från livsmedel till rymdfärjor – och framtiden pekar mot allt mer datadriven, energieffektiv och applikationsspecifik pneumatik.
Ventiler är alltså inte bara komponenter – de är faktiskt hjärnan i varje tryckluftssystem, varav det gäller att man är väl insatt i ämnet för att bygga ett fungerande pneumatiksystem!
